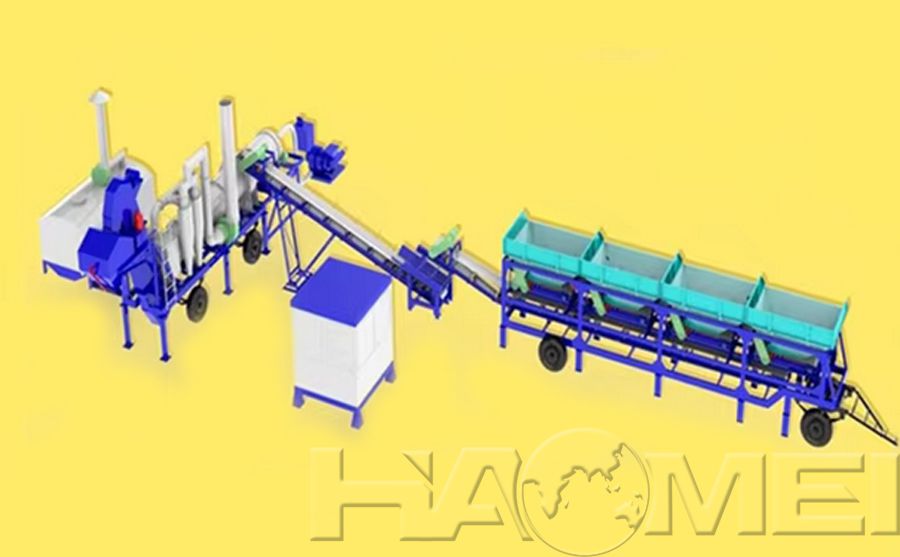

إن مفهوم تصميم محطة خلط الأسفلت ذات الأسطوانة من سلسلة DHB هو الكفاءة العالية والاستهلاك المنخفض والتلوث المنخفض. يستخدم مصنع الأسفلت نظام التحكم PLC، وهو سهل التشغيل والتعلم.
1. قادوس واحد
2. ناقل تغذية الحزام المسمى
3. تجميع طبل التجفيف (المحمول)
المكونات 1). طبل المجفف 2). مصعد 3). نظام مروحة الرسم 4). صومعة تخزين الخليط
4. نظام حرق الزيت: موقد زيت الديزل ذو العلامة التجارية الصينية. مجموعة من خطوط أنابيب النفط ومضخة النفط؛
5. مكونات أنابيب إمداد الأسفلت: مضخة أسفلت؛ أنابيب الأسفلت المتطابقة؛
6. نظام التحكم الكهربائي
(1) المكونات: منصة التشغيل الكهربائية والكابلات من منصة التشغيل إلى المصنع.
(2) الخصائص: في نظام التحكم الكهربائي، فهو مجهز بمنصة التشغيل والأجزاء الكهربائية الرئيسية مع جهاز حماية متشابك ودرجتين؛ يتم تطبيق جهاز التحكم اليدوي، وعرض تيار المحرك الرئيسي، وعرض درجة حرارة الخليط النهائي، وتوقيت تحويل التردد للركام البارد والأسفلت على منصة التشغيل؛ مريحة وسهلة للتشغيل.
مزايا
1. قدرة إنتاجية مستمرة قوية
2. كفاءة عالية وتوفير الطاقة
3. سهل الحركة
4. عملية بسيطة
5. جودة مستقرة
6. أداء حماية البيئة
7. سهولة الصيانة
تخصيص
| DHB20 مصنع خلط الأسفلت الطبلي | |
| تخصيص | قيمة |
| الإنتاجية (في ظل الظروف القياسية) | 20 طن/ساعة |
| استهلاك الزيت (في ظل الظروف القياسية) | 5.5-7 كجم/طن |
| وضعية التشغيل | التحكم اليدوي |
| البعد الشكل | (الطول × العرض × الارتفاع): 15 م × 15 م × 6 م |
| إجمالي الطاقة المثبتة | قط.حقو |
| بن المجمع | 3 |
