هل تعلم كيف تعمل الخلاطة الخرسانية ذاتية التحميل؟

خلاطة الخرسانة ذاتية التحميل هي نوع مبتكر من المعدات، تجمع بين وظائف التحميل والخلط والنقل والتفريغ في وحدة واحدة. تُحسّن هذه الخلاطة كفاءة العمل بشكل ملحوظ، وهي مناسبة بشكل خاص لمواقع البناء النائية أو المزدحمة. وبالمقارنة مع الخلاطات التقليدية، تتميز الخلاطات ذاتية التحميل بكفاءة أعلى وراحة وسهولة في التشغيل.

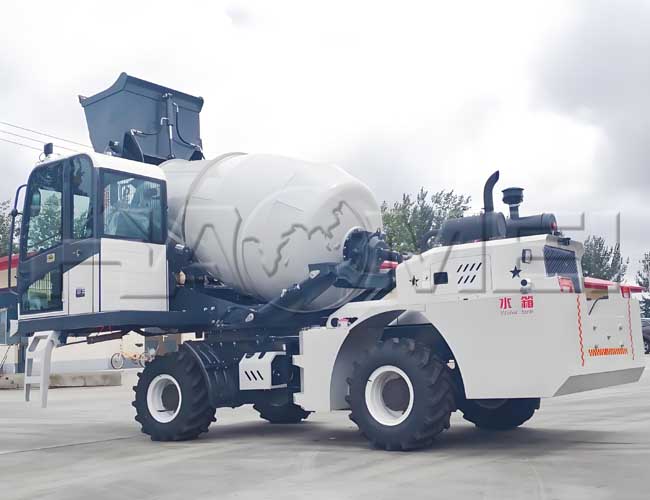

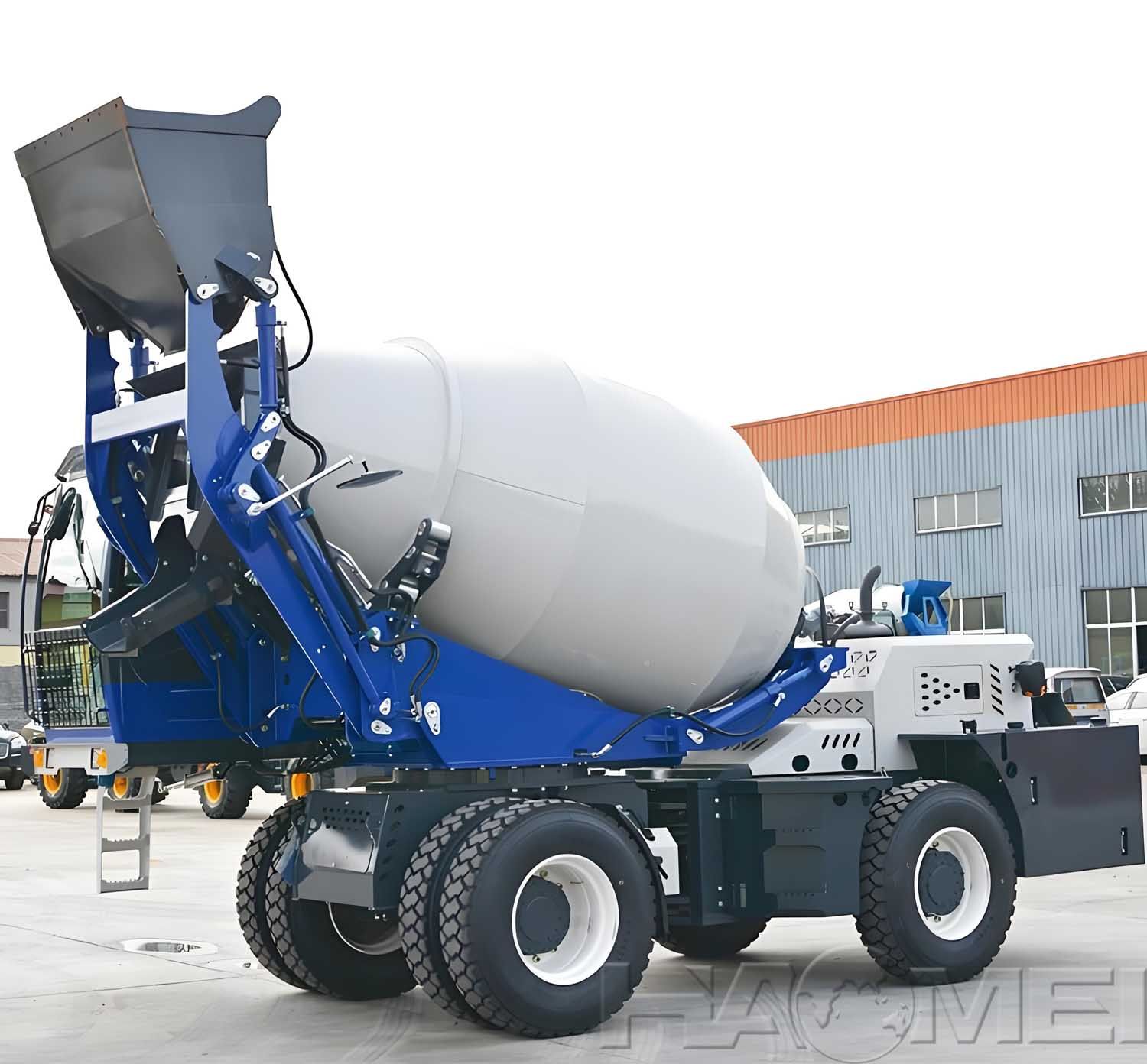

فهم هيكل خلاطة الخرسانة ذاتية التحميل

يدمج هذا التصميم وظائف ميكانيكية متعددة في مركبة واحدة، تتكون بشكل رئيسي من:

1. نظام دفع هيدروليكي: يُشغل دوران الأسطوانة وتحميل الجرافة.

2. دلو تحميل أمامي: يُجري كلاً من التحميل والوزن، وقادر على جرف الرمل والحصى والأسمنت، إلخ، مباشرةً.

3. نظام وزن: مُستشعرات حمل إلكترونية لضمان دقة التوزيع.

4. أسطوانة الخلط: تدور للأمام للخلط، وتدور للخلف للتفريغ.

5. نظام تحكم الكابينة: تحكم مركزي في عمليات القيادة والخلط والتحميل والتفريغ.

يُتيح هذا الهيكل للخلاطة ذاتية التحميل ليس فقط إنتاج الخرسانة، بل أيضًا العمل كرافعة ومركبة نقل.

مبدأ عمل خلاطة الخرسانة ذاتية التحميل

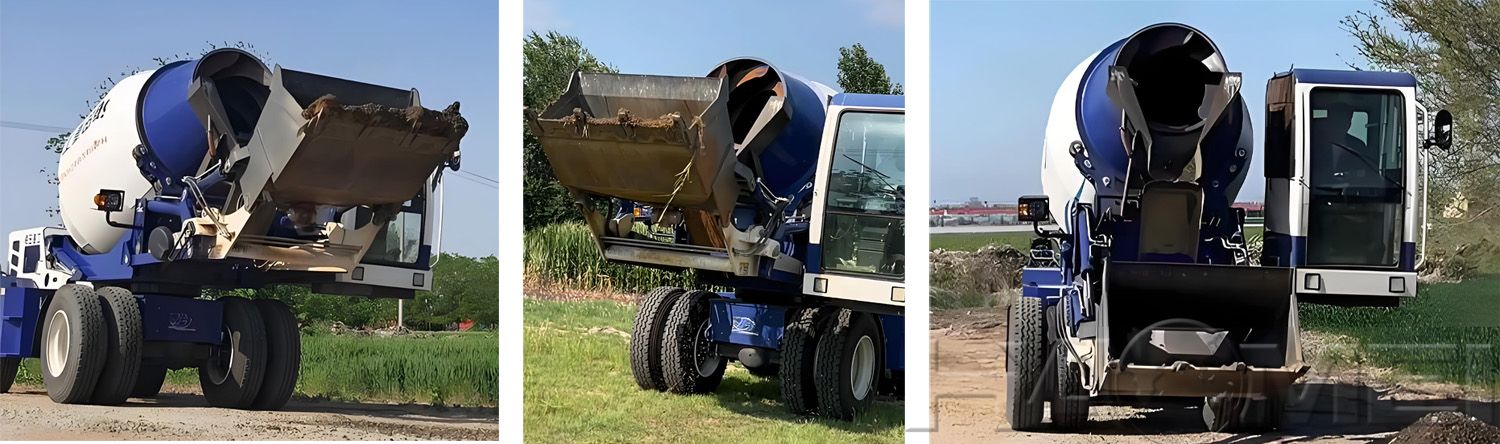

1. التحميل التلقائي

(1) سحب المواد: يتحكم المشغل بالذراع التلسكوبي الهيدروليكي عبر لوحة التحكم، ويضبط زاوية الجرافة (عادةً ما تكون قابلة للدوران حتى 360 درجة)، ويدخلها في أكوام الرمل، وصوامع الأسمنت، وغيرها. تُغلق الأسطوانة الهيدروليكية الجرافة لالتقاط المواد (يمكن ضبط كمية الحمولة الواحدة مسبقًا عبر أجهزة استشعار لتجنب التحميل الزائد).

(2) النقل إلى الأسطوانة: بعد السحب، يرتفع الذراع التلسكوبي ويدور باتجاه مدخل الأسطوانة. يميل الجرافة لصب المواد في قادوس التغذية. يقوم حزام ناقل (أو ناقل لولبي) أسفله بتوصيل المواد بالتساوي إلى الأسطوانة المائلة.

يُغني هذا التصميم عن الحاجة إلى لودرات إضافية في الموقع، مما يُحسّن الكفاءة بشكل كبير.

2. الوزن

لضمان دقة النسب، زُوِّدت الخلاطة بنظام وزن إلكتروني عالي الدقة. يُركَّب النظام أسفل الدلو أو عند مدخل الأسطوانة، ويراقب ويعرض وزن كل مادة آنيًا.

بضبط نسب الرمل والحجر والأسمنت مسبقًا (مثلًا، نسبة خليط الخرسانة C30: الرمل: الحجر: الأسمنت = ٢:٣:١)، تتتبع المستشعرات أوزان المدخلات. بمجرد الوصول إلى الوزن المحدد مسبقًا، يتوقف النظام عن تحميل تلك المادة، مما يضمن دقة الخلط ويضمن جودة الخرسانة ومتانتها المطلوبة.

3. الخلط

(1) تصميم الأسطوانة: تُركّب أسطوانة الخلط بزاوية ١٥-٢٠ درجة، مع شفرات حلزونية ملحومة بداخلها. تنقسم الشفرات إلى "قسم تغذية"، و"قسم خلط"، و"قسم تفريغ"، وتعمل مع دوران الأسطوانة لتحقيق وظائف "التغذية - الخلط - منع التسرب".

(2) محرك الخلط: يُشغّل النظام الهيدروليكي الأسطوانة. يُشغّل المحرك مضخة هيدروليكية لتوليد زيت عالي الضغط، والذي بدوره يُشغّل محركًا يُدوّر الأسطوانة في اتجاه عقارب الساعة بسرعة ١٠-١٥ دورة في الدقيقة (قابلة للتعديل).

(3) عملية الخلط:

عند الدوران في اتجاه عقارب الساعة، ترفع الشفرات الحلزونية المواد من الأسفل، بينما تُسبب الجاذبية سقوط المواد العلوية، مما يُشكّل تأثير خلط متدحرج.

يبدأ نظام المياه بالتزامن: تُزوّد مضخة الماء من الخزان، مع عدادات تدفق تتحكم في الجرعة (بناءً على متطلبات الانكماش، مثل ١٢٠ ± ٢٠ مم). يُرش الماء داخل الأسطوانة عبر المدخل لخلطه مع المواد الخام.

عادةً ما يكون وقت الخلط مُحددًا مسبقًا من 3 إلى 5 دقائق. تراقب المستشعرات مقاومة المواد داخل الأسطوانة (المقاومة الثابتة تعني خليطًا متجانسًا). بمجرد اكتمال الخلط، يُنبّه النظام "اكتمل الخلط".

يمكن للأسطوانة أيضًا الدوران ببطء أثناء النقل لمنع الانفصال أو التصلب المبكر.

(4) تصميم مانع للتسرب: تمنع الأختام المطاطية عند المدخل والمخرج الانسكاب. تضمن قوة الشفرات الحلزونية المضادة عدم تسرب المواد أثناء الدوران.

4. تفريغ دقيق

في موقع العمل، تدور الأسطوانة لتفريغ الخرسانة، مما يضمن تفريغًا سريعًا وخاليًا من الرواسب بفضل الدوران الهيدروليكي والتحكم الذكي.

(1) دوران هيدروليكي ٢٧٠ درجة: تُركّب الأسطوانة بالكامل على إطار دوار قوي، يعمل هيدروليكيًا، مما يسمح بالدوران الأفقي ٢٧٠ درجة وإمالة تصل إلى ٣٠ درجة لتدفق بمساعدة الجاذبية.

(2) تصميم مخرج ١٢٠ درجة: تُسهّل زاوية المخرج التفريغ السلس، وتمنع الانسداد، وتقلل من الانسكاب والهدر.

(3) تحديد الموقع بدقة: يمكن تدوير منفذ التفريغ بدقة نحو مواقع الصب، أو القوالب، أو قواديس المضخات.

5. التنظيف والصيانة

التنظيف: بعد تفريغ المحرك، يُحقن نظام المياه في الأسطوانة. تدور الأسطوانة لمدة دقيقتين إلى ثلاث دقائق لغسل الرواسب، بينما يُرشّ أيضًا أنبوب المخرج لتنظيفه، مما يمنع تصلبه.

الصيانة: الصيانة الدورية تُطيل عمر المحرك. استبدل فلاتر المحرك وعناصر الفلتر الأخرى بانتظام عند الحاجة.

مزايا خلاطات الخرسانة ذاتية التحميل

1. متعددة الوظائف: تجمع بين المحمل والخلاط ومركبة النقل.

2. توفير العمالة: الوزن التلقائي ومعايرة الماء يقللان من الأخطاء.

3. مرونة عالية: تعمل بكفاءة في المناطق الجبلية والريفية والضيقة.

4. كفاءة عالية: من التحميل إلى التفريغ في دقائق معدودة فقط؛ مما يتيح التشغيل المستمر.

5. اقتصادية: تلغي الحاجة إلى محطات خلط أو مركبات نقل منفصلة، مما يضمن عائد استثمار سريع.

شركة HAOMEI Machinery، وهي شركة متخصصة في تصنيع آلات الخرسانة، لا تنتج فقط خلاطات خرسانة ذاتية التحميل بسعة 1.2-6.5 متر مكعب، بل تنتج أيضًا محطات خلط خرسانة، وخلاطات إجبارية، ومضخات خرسانة، ومضخات ذراع، وغيرها. مع مجموعة واسعة من الموديلات، وأسعار تنافسية، ودعم فني احترافي، وتصدير دولي، نرحب بكم لزيارة مصنعنا والتواصل معنا لمزيد من المعلومات.
